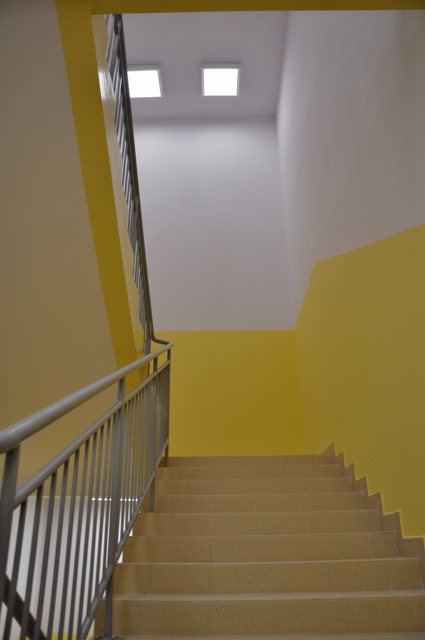

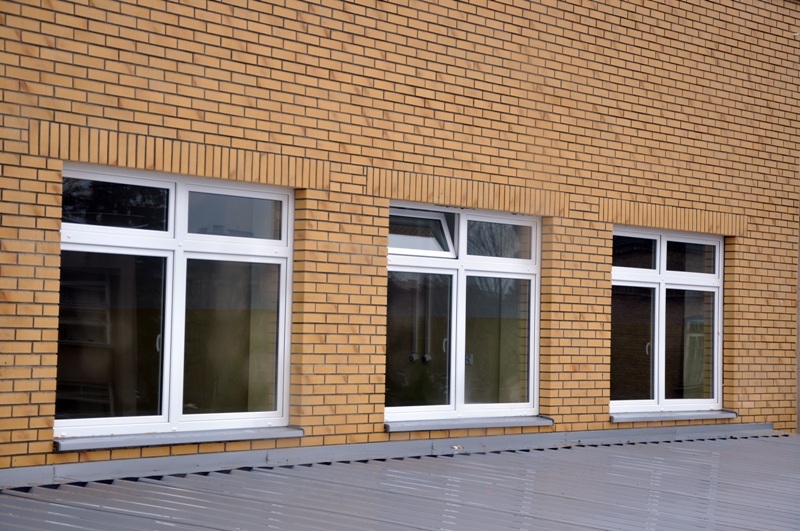

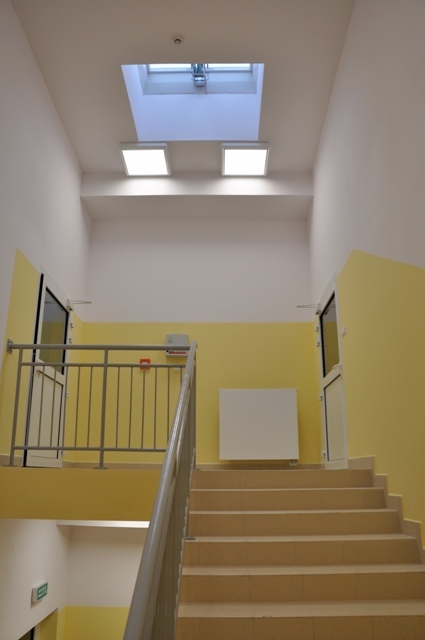

Realizowany budynek w zabudowie plombowej, II kondygnacyjny częściowo podpiwniczony o zwartej bryle o wym. 33.36mx50.49mx8.80m wypełniający przestrzeń pomiędzy dwoma budynkami szpitalnymi, pełniący funkcję centralną Szpitala i funkcję łącznika pomiędzy dwoma budynkami. Budynek realizowany będzie w technologii tradycyjnej. Konstrukcję główną budynku stanowią ściany zewnętrzne, żelbetowe słupy, podciągi i stropy płytowe. Ściany zewnętrzne warstwowe murowane z bloczków wap-piask i ocieplone styropianem, klatki schodowe i szyby wind żelbetowe, dach-stropodach nie wentylowany.

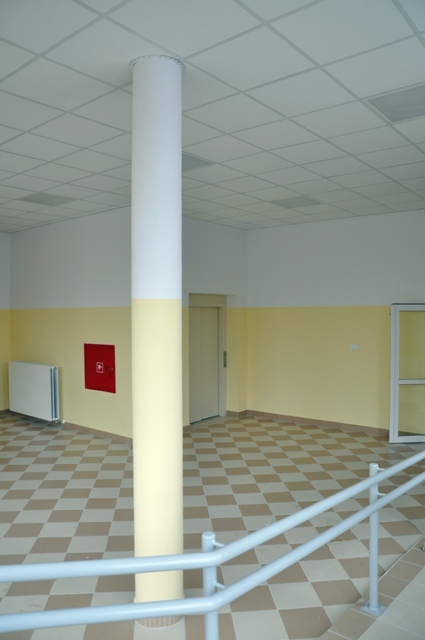

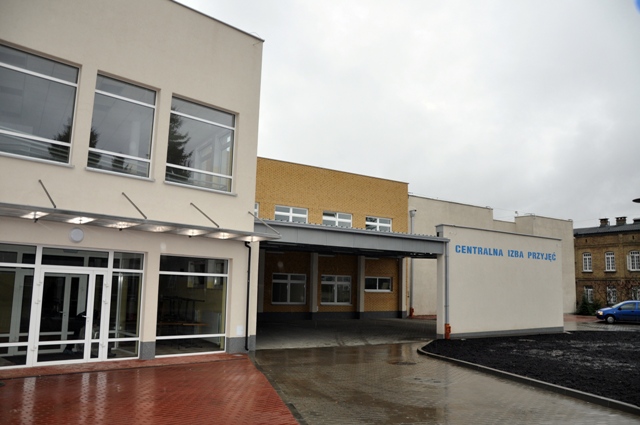

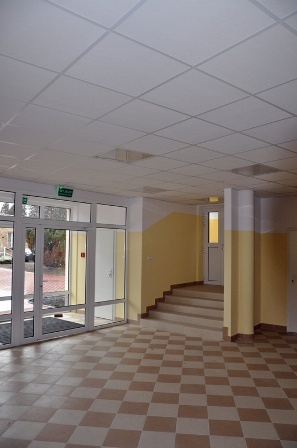

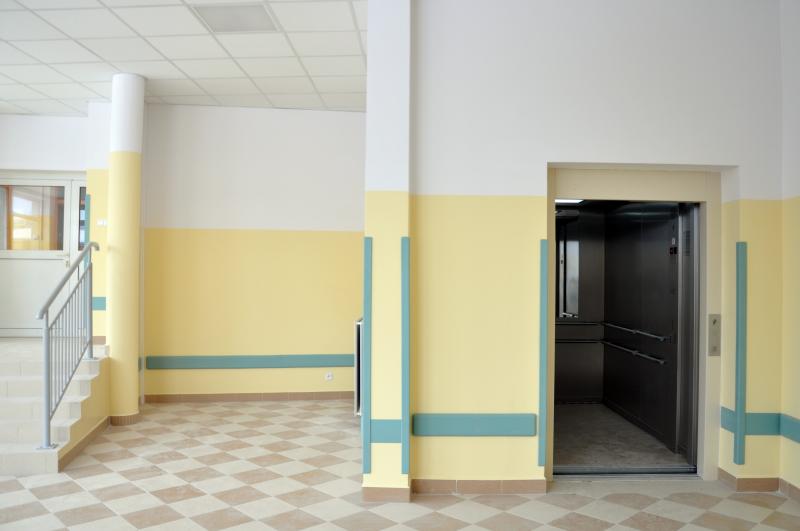

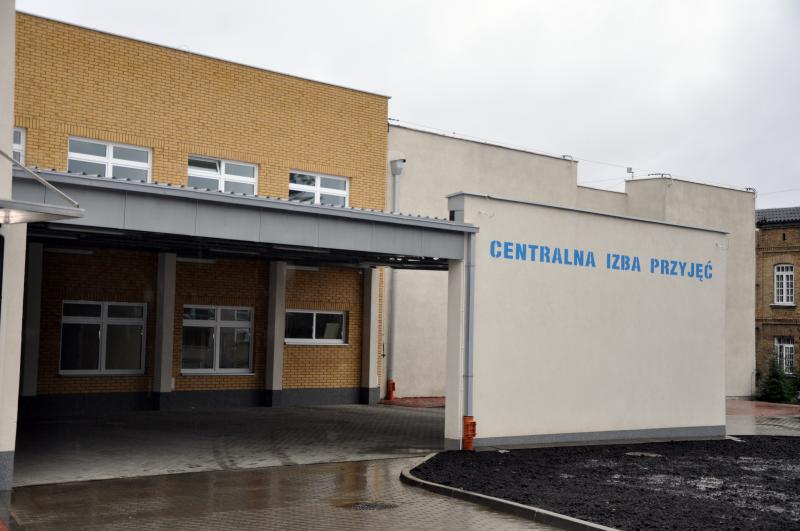

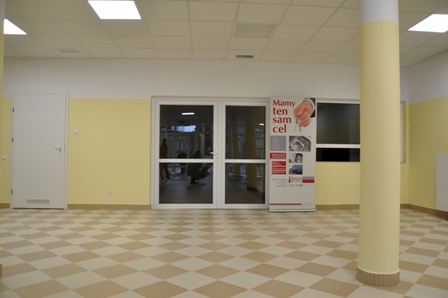

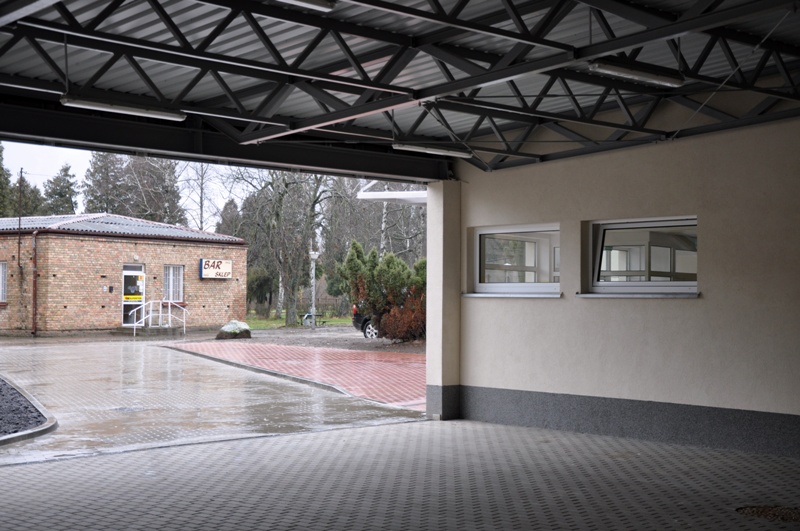

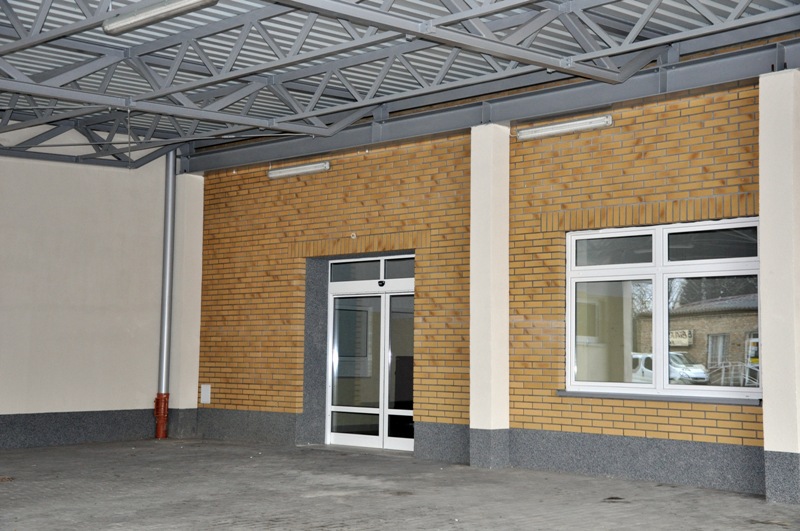

Realizowany budynek usytuowany pomiędzy budynkami będzie tworzył z tymi budynkami zwartą zabudowę, pierzeję wzdłuż wewnętrznej drogi szpitala, do której po obu jej stronach przylegają inne budynku o funkcji terapeutyczno-leczniczej. Obsługę komunikacyjną zaprojektowano od strony wewnętrznej drogi w bezpośrednim sąsiedztwie istniejącej izby przyjęć oraz od zaplecza projektowanym podjazdem zakończonym placem. Budynek na wszystkich kondygn. połączony będzie funkcjonalnie z przyległymi budynkami. Na parterze zaprojektowano Centralną Izbę Przyjęć z zadaszonym podjazdem na dwie karetki i dwoma oddzielnymi wejściami (dla pacjentów indywidualnych i przywiezionych środkami transportu sanitarnego) zakończonymi holami - poczekalniami ze wspólną rejestracją. W holu głównym-poczekalni zaprojektowano windę osobową typu szpitalnego (obsługującą dwa budynki), szatnię pacjentów z punktem ochrony, miejsce na wózki,

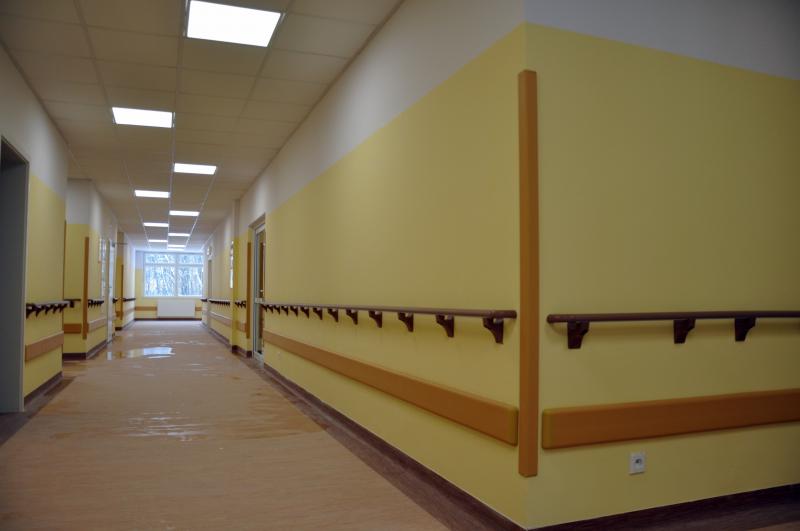

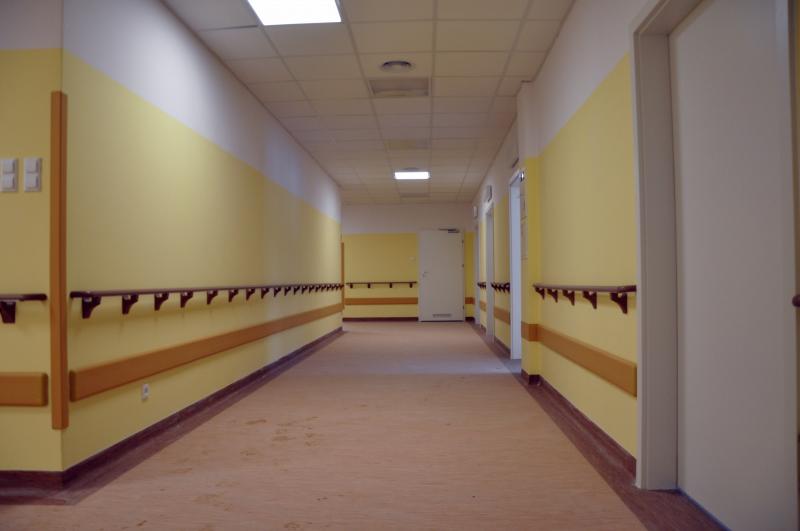

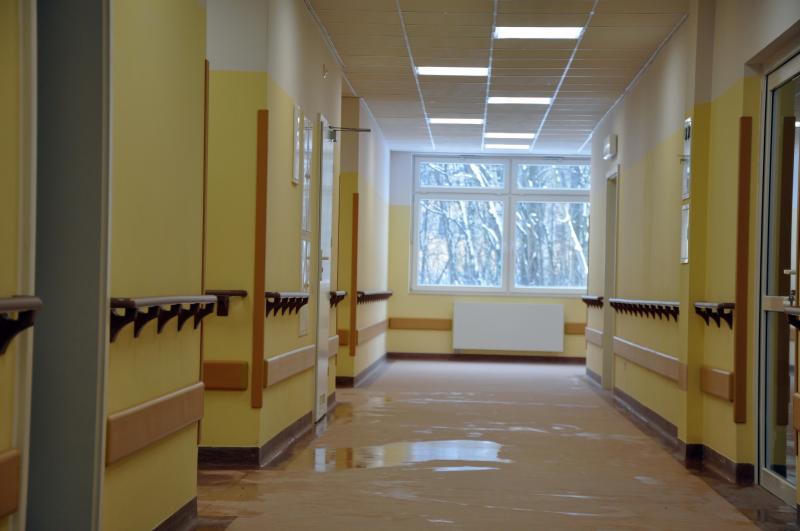

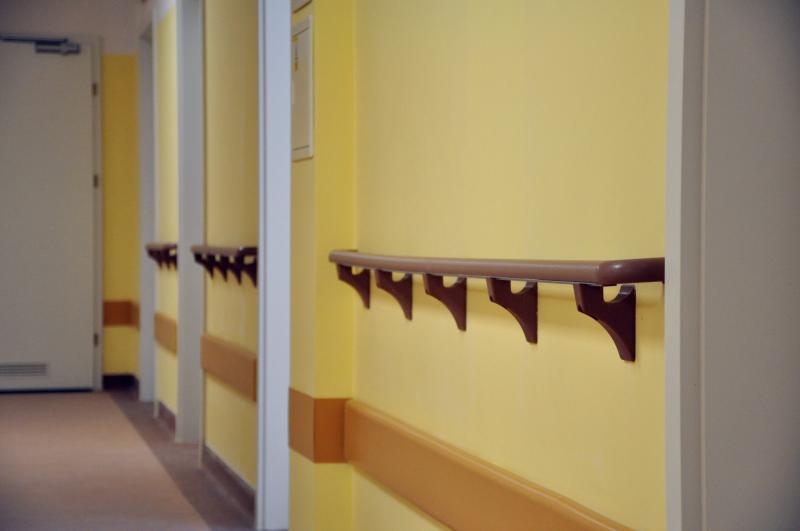

zespół ogólnodostępnych sanitariatów (D,M,N) oraz rejestrację. Przy wejściu z podjazdem dla karetek zaprojektowano hol przyjęcia pacjenta połączony z rejestracją i korytarzem prowadzącym do obszaru obserwacji. W bezpośrednim sąsiedztwie zaprojektowano obszar obserwacji (pacjentów pobudzonych) z gabinetem badań lekarskich, gabinetem diagn.- zabieg. i pokojem obserwacji (izolatką z łazienką i śluzą). Do obszaru obserwacji (usytuowanego po przeciwnej stronie bud.) z 4-ro stanowiskową salą obserwacji i gab. lekarskim prowadzi korytarz, wzdłuż którego usytuowane są pomieszczenia pomocnicze: szatnie personelu z łazienkami (dwóch oddziałów), przebieralnię pacjentów z łazienką i pom. depozytu. oraz pom. porządkowe i magazynowe. Na parterze w wydzielonym korytarzu zaprojektowano dwie windy; szpitalną i towarowo-osobową, ktore będą obsługiwały dwa budynki. Na I piętrze zaprojektowano 50-cio łóżkowy oddział neurologii z rehabilitacją składający się z:

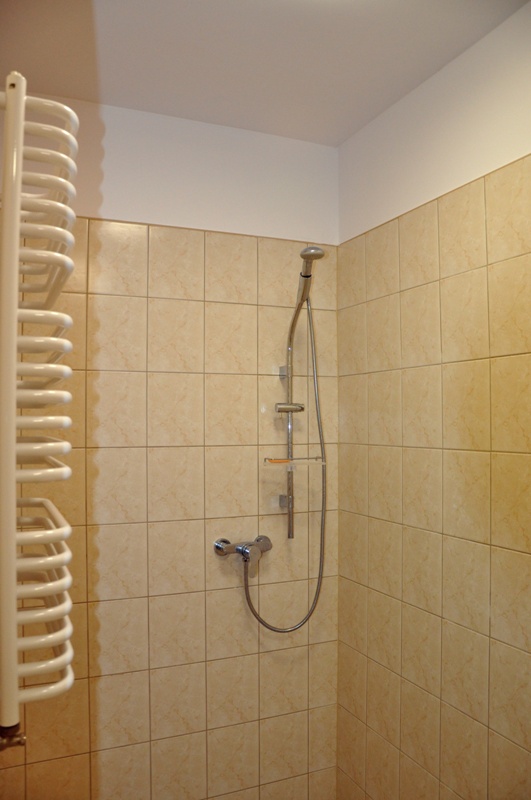

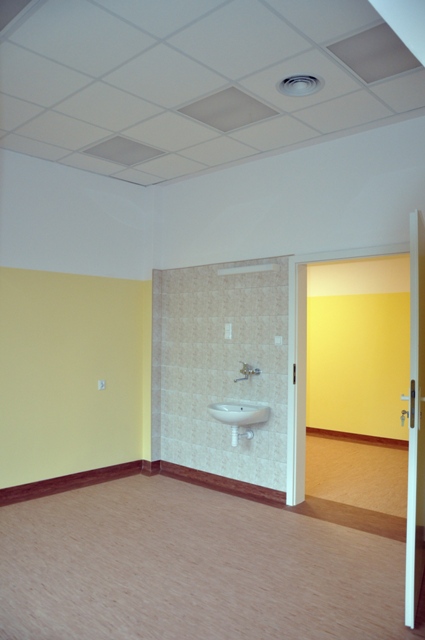

- cz. łóżkowej - 13 pokoi chorych z łazienkami (4 i 5 łóżkowe)
- cz. leczniczej - gabinetów badań lekarskich i gabinetu badań EEG, gabinetu diagn-zabieg. pkt. pielęgn. pracowni rehabilitacyjnej z salami: kinezoterapii, światło i elektrolecznictwa .
- cz. pomocniczej – kuchenki oddziałowej, pom. porządkowe, magazynki itp.
W realizowanym budynku zapewniono dostęp osobom niepełnosprawnym. W holu zaprojektowano

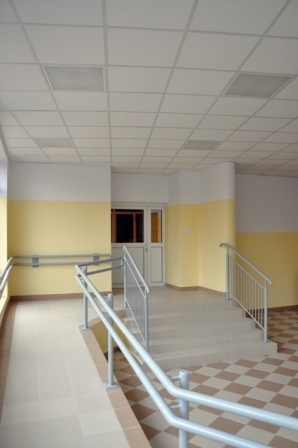

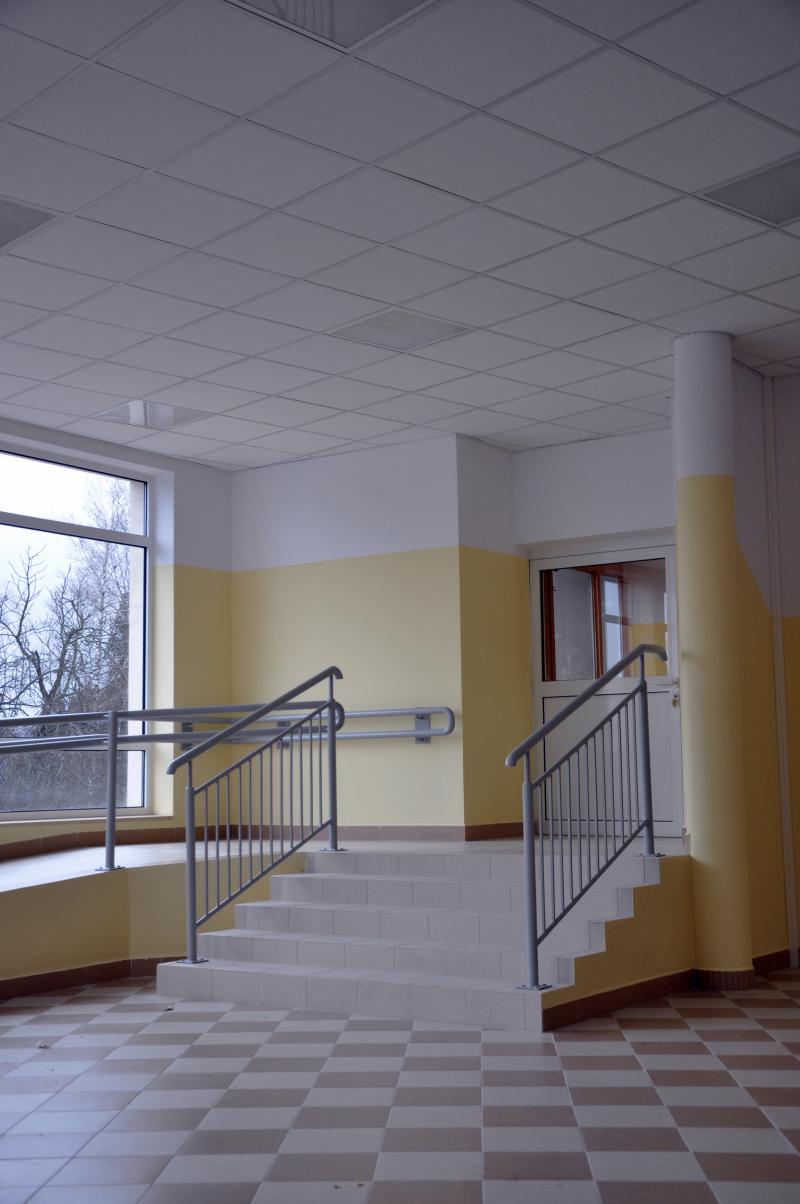

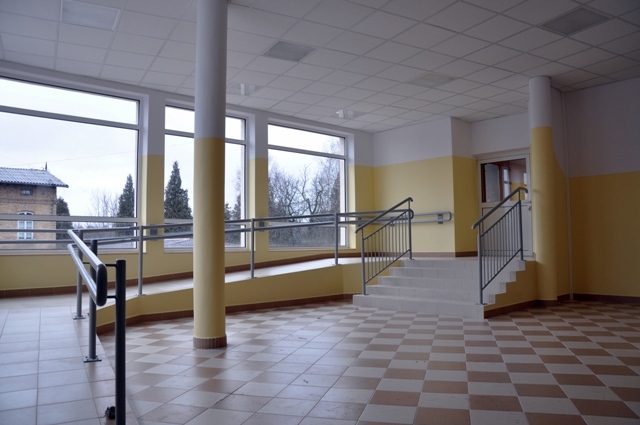

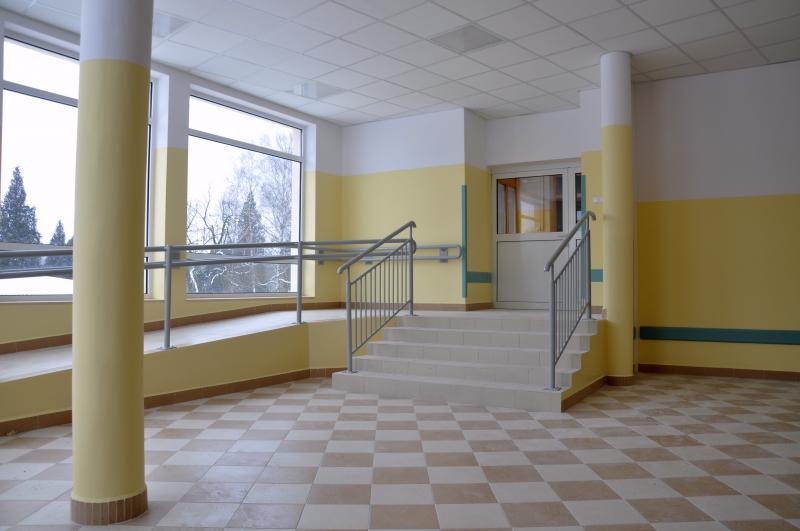

windę osobową umożliwiającą transport pionowy na wyższe kondygnacje. Drzwi wejściowe pozbawione są progów i posiadają szerokość umożliwiającą swobodny przejazd wózka. Ponadto zaprojektowano pochylnie dla osób niepełnosprawnych na ciągach komunikacyjnych.
Wykonywane instalacje:
1. instalacja wody zimnej, ciepłej i cyrkulacji wody ciepłej
2. instalacja kanalizacji sanitarnej
3. instalacja przeciwpożarowa (hydrantowa)
4. instalacja co i ct

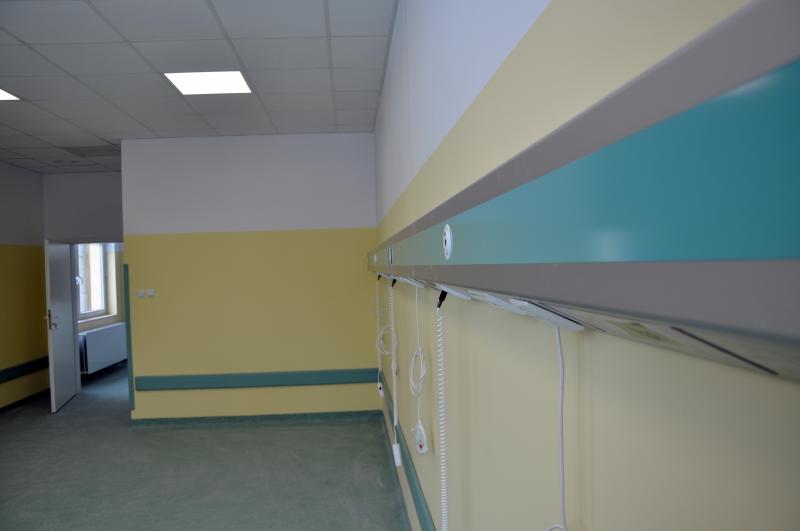

5. instalacja gazów medycznych
6. Wentylacja mechaniczna
7. Instalacje elektryczne:
- oświetlenia ogólnego
- oświetlenia miejscowego
- oświetlenia administracyjno-nocnego
- oświetlenie nocne
- oświetlenia ewakuacyjnego
- zasilająca 24V
- wentylatorów pomieszczeń sanitarnych
- gniazd wtykowych 1-faz.
- siłowa
- sterowania i sygnalizacji
- ochrony od porażeń
- połączeń wyrównawczych głównych i miejscowych
- uziemień ekwipotencjalnych
- instalacje telefoniczne
- przystosowanie do instalacji TV
- odgromowa.
|
